一、產品概述：

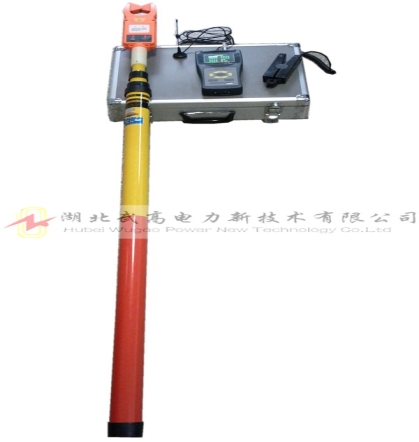

我公司利研發生產了PEC-BC型高低壓電流互感器變比測試儀，可在現場不拆線、不斷電的情況下準確測量35kV及以下電流互感器的變比、角度，可以區分極性、相別，很好的解決以上難題。它的一次電流信號采用無線傳輸，絕對保證絕緣的可靠性，從而確保操作的安全，一次鉗表和高壓絕緣桿相連，能夠非常方便測量高空電流 ，測試儀和一次鉗表采用充電電池供電，一次充電可連續工作5小時。PEC-BC型測試儀無論操作和接線都相當簡便，是現場在線測量高低壓CT變比的理想工具。

二、性能特點：

1 采用2.83英寸320*240高點陣65k真彩液晶顯示，畫面清晰。

2 可測量一次電流與二次電流角度，方便地判定極性，區分二次電流相別，檢查CT接線。

3 可存儲1000條現場測試數據，通過后臺管理軟件可進行數據管理和打印，選配微型打印機可擴展現場打印。

4 可以顯示一次和二次電流波形，測量2~31次諧波的幅值和含量，判斷波形是否畸變。

5 鉗式設計，輕推、輕拉即可鉗入、退出一次導線，操作方便安全，相對于開口式準確度大幅提高。

產品參數：

1 、測量范圍

一次電路：1～500A

二次電流：0.1～6A

變比：1～1000

適用電壓：0～35000VAC

工作頻率：45Hz～55Hz

2 、測量準確度

一次電流：1%

二次電流：0.5%

3、變比：1%       角度：±5o

4、電源

主機和一次鉗頭采用7.4V、1000mAh鋰聚合物電池供電，電池充滿電后工作時間5h；

5、無線傳輸距離

在無障礙物的情況下可靠傳輸距離為150m；

6、最大測量導線直徑

高壓鉗表：Φ45mm；    5A鉗表：Φ6mm；

7、絕緣與耐壓

一次鉗頭加絕緣桿耐壓：70kVAC/1min。

主機輸入端對外殼耐壓：2kVAC/1min。

8、工作環境

溫度：-20℃～50℃

濕度：相對濕度小于80%

9、重量

主機 0.5kg，高壓鉗表 0.25kg，二次鉗表0.15kg，帶包裝1.5kg.

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
