特點：

1、  測量輸出電壓和輸出電流以及模塊的工作狀態，并通過LCD中文顯示，直觀方便。

2、  報警：在模塊出現故障時模塊會發出聲光報警,同時LCD上顯示故障信息，用戶能方

便的對模塊故障定位，便于及時排除故障。

功能：

1、  輸出過壓保護：輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，本系列高頻模塊內設有過壓保護電路，出現過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點一般設為313V±2V（220V），過壓報警點軟件可設定。

2、  輸出限流保護：模塊輸出電流最大限制為額定輸出電流的1.05倍（可設定），恒流降壓工作方式。

3、  短路保護：輸出短路時模塊在瞬間把輸出電壓拉低到幾乎為零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。

4、  模塊并聯保護：每個模塊內部均有二極管并聯保護電路，絕對保證故障模塊自動退出系統，而不影響其它正常模塊工作。模塊并機可直接在輸出端并聯。

5、  風扇啟動：設有兩檔風扇啟動功能，當輸出電流大于25%或30%額定值時，或當模塊內部溫度高于60℃時，模塊會啟動強力風扇。

6、  過溫保護：如環境溫度過高、風扇停轉等情況下，模塊檢測散熱器溫度超過85℃時自動關機保護，溫度降低到76℃時模塊自動啟動。

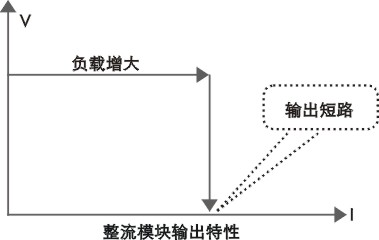

整流模塊輸出特性圖：

技術參數：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

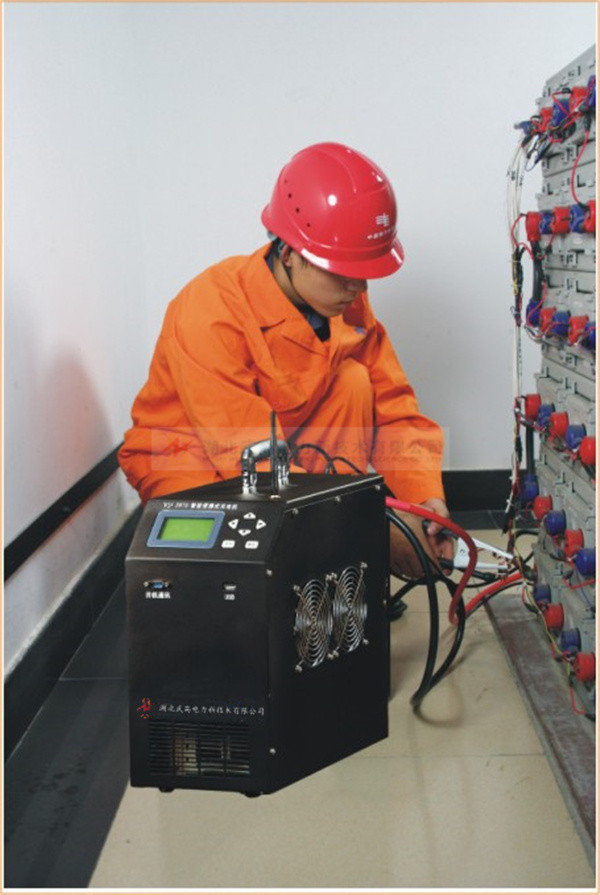

現場測試圖如下：
