產品簡介 Product Introduction

為解決現場對直流斷路器實際特性檢測的問題，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的“AST-500直流斷路器安秒特性測試儀”，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。

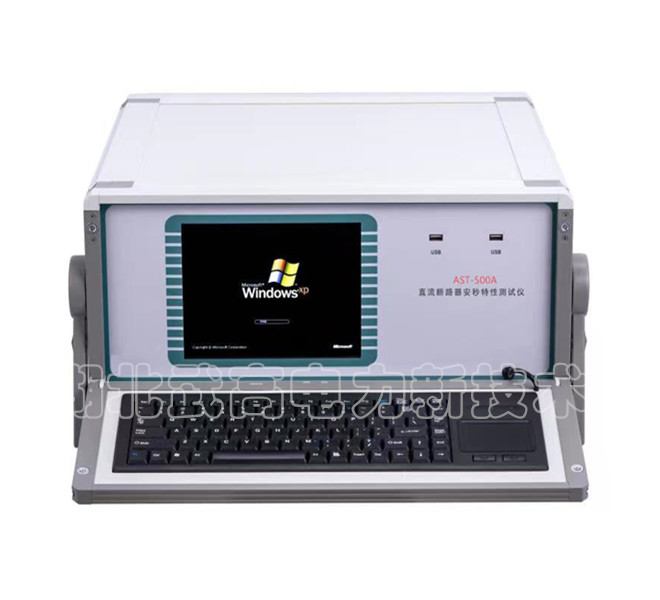

AST-500直流斷路器安秒特性測試儀是專為變電站試驗、檢修、維護工作而設計。滿足直流斷路器的超載和短路特性測試，從而提高變電站直流系統的健康水平，避免直流配電網絡出現越級跳閘和引發的大面積停電事故。

主要特點  main features

（1）主控部分采用高性能工控機，Windows XP操作系統，實時顯示各項參數曲線圖及數值；

（2）鍵盤、觸摸板輸入（可外接USB鼠標）；5.7寸TFT真彩液晶屏顯示。操作簡單、界面美觀，所有參數一目了然；

（3）開關恒流控制技術，新型功率器件，1～500A自主設定恒流輸出，恒流精度高，負載能力強，可長時間穩定工作；

（4）適用于額定電流1A～500A直流斷路器的安秒特性測試，并可用于6A～100A直流熔斷器的安秒特性測試；

（5）測量方式采用全點測試或抽點測試，響應速度快，測試精度高，安全可靠；

（6）儀器具有過熱、過流、過壓保護功能，電磁兼容性好，抗干擾能力強；

（7）測試管理軟件可自動完成直流斷路器的安秒特性的測試，并分析測試數據繪制出斷路器保護特性曲線（安秒曲線）、以及生成報表輸出；

（8）工控機自帶4G存儲空間，可任意存儲測試記錄，并配備了兩個USB接口，方便測試記錄的提取和打印；

（9）儀器采用一體化設計，便于攜帶；

主要功能  major function

按照GB10963-2008《家用及類似場所用過電流保護斷路器》標準規定斷路器應做脫扣特性試驗。

（1）時間-電流特性試驗。

（2）瞬時脫扣試驗。

技術指標 TECHNICAL INDEX

工作電壓：AC220V、50Hz

環境溫度：-20℃～50℃

工作濕度：?90%RH

測試電流：1～500A

測試電流紋波系數：< 2%

輸出電流穩定性：≤±1%

時間記錄范圍：1ms～1000s

最小時間分辨率：0.1ms

操作方式：鍵盤、觸摸板（可外接USB鼠標）

外形尺寸：530mm×470mm×200mm

儀器重量：25kg

儀器外殼：鋁合金儀表箱

注意事項  note

1、使用前請檢查儀器是否可靠接地；

2、待測直流短路器是否已經斷開其它電氣連接，是否合閘；

3、本裝置為1～500A直流輸出，務必使每一個接觸點接牢擰緊；

4、結束工作后需拆卸下大電流線并放入附件包中妥善保管；

5、等系統正常關機后，才能關閉儀器背后的電源開關；

6、該儀器裝置屬于精密電子產品，應放于溫度-20℃～50℃，相對濕度不超過90%，且空氣中不含有足以引起腐蝕的氣體。

7、如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353
